Гидроклапаны МКПВ .../3Т
Гидроклапаны предохранительные МКПВ.../3Т – гидроаппараты непрямого действия, предназначенные для трубного монтажа. Используются для поддержания оптимальной величины давления, дистанционного сбрасывания избыточного давления в гидросистеме посредством соединения со сливной линией и предупреждения случаев ее перегрузки. Рабочая жидкость – минеральные масла с тонкостью фильтрации до 80 мкм и вязкостью 20-200 мм²/с при t от +10 до +65 °С.
Гидроклапаны МКПВ.../3Т данного типа монтажа применяются в гидроприводах литейных машин, станков, прессов и другого промышленного оборудования разного назначения.
Описание конструкции
Конструкция гидроаппаратов представляет собой управляющий и основной каскад. Последний состоит из размещенного в корпусе затвора, а управляющий – из корпуса с размещенной внутри втулкой-седлом и коническим клапаном, контактирующим с пропорциональным электромагнитом. Управляющий каскад является гидроклапаном прямого действия с электроуправлением стыкового монтажа.
Для втулки предусмотрена функция осевого движения по имеющейся в корпусе резьбе, за счет чего становится возможным настройка максимального и минимального значения давления.
Принцип работы гидроклапанов типа МКПВ.../3Т: рабочая жидкость поступает на управляющий клапан и по достижении заданного давления переходит на слив, обеспечивая перепад давлений между поперечными гранями основного клапана.
Поставка гидроклапанов осуществляется наряду с электронными блоками управления.
В зависимости от исполнения гидроаппаратов, корпус управляющего каскада может быть дополнительно оснащен:
- клапаном предельного давления;
- гидрораспределителем, который закрывает при обесточенном электромагните надклапанную полость затвора основного каскада, соединяя ее с входом управляющего каскада и со сливом управления при работающем электромагните;
- пропорциональными электромагнитами, комплектующимися датчиком обратной связи для повышения точности регулирования.
Для осуществления ремонтных работ гидроаппаратов достаточно заменить электромагнитный управляющий элемент – электромагнитную катушку.

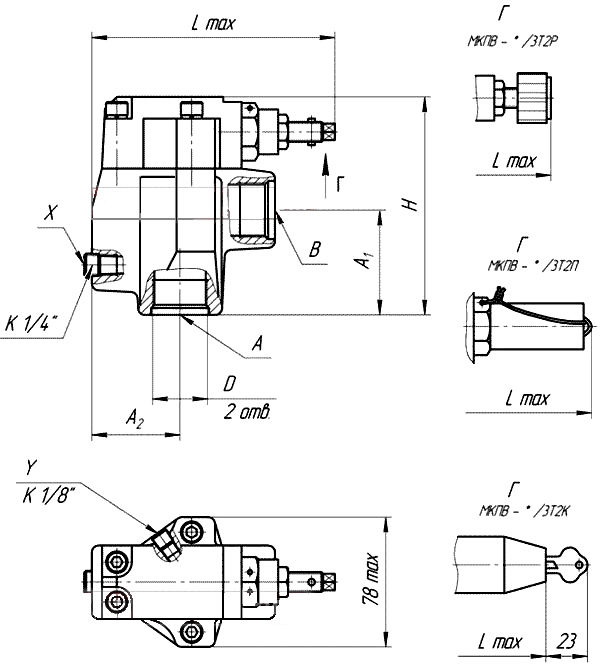

Габаритные и присоединительные размеры клапанов типа МКПВ-10/3Т2Р*, МКПВ-20/3Т2Р*, МКПВ-32/3Т2Р*
| Шифр | H не более | Lmax | A1±12/2 | A2±12/2 | D7H |
|---|---|---|---|---|---|
| Гидроклапан МКПВ 10/3T2В * | 123 | 146,2 | 55,5 | 51 | M27x2 |
| Гидроклапан МКПВ 10/3T2Р * | 152,5 | ||||
| Гидроклапан МКПВ 10/3T2П * | 157,5 | ||||
| Гидроклапан МКПВ 10/3T2К * | 184,5 | ||||
| Гидроклапан МКПВ 20/3T2В * | 131 | 138,5 | 63 | 43 | M33x2 |
| Гидроклапан МКПВ 20/3T2Р * | 144,5 | ||||
| Гидроклапан МКПВ 20/3T2П * | 149,5 | ||||
| Гидроклапан МКПВ 20/3T2К * | 176,5 | ||||
| Гидроклапан МКПВ 32/3T2В * | 134 | 148,5 | 56 | 53 | M46x2 |
| Гидроклапан МКПВ 32/3T2Р * | 154,5 | ||||
| Гидроклапан МКПВ 32/3T2Р * | 159,5 | ||||
| Гидроклапан МКПВ 32/3T2К * | 186,5 |

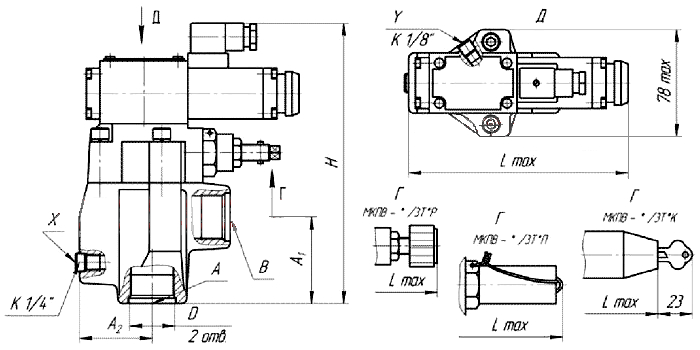

Габаритные и присоединительные размеры клапанов МКПВ-10/3Т3Р*, МКПВ-20/3Т3Р*, МКПВ-32/3Т4Р*
| Шифр | H не более | Lmax | A1±12/2 | A2±12/2 | D7H |
|---|---|---|---|---|---|
| Гидроклапан МКПВ 10/3T3В * | 190 | 166 | 55,5 | 51 | M27x2 |
| Гидроклапан МКПВ 10/3T3Р * | 166 | ||||
| Гидроклапан МКПВ 10/3T3П * | 166 | ||||
| Гидроклапан МКПВ 10/3T3К * | 184,5 | ||||
| Гидроклапан МКПВ 20/3T3В * | 206 | 158 | 63 | 43 | M33x2 |
| Гидроклапан МКПВ 20/3T3Р * | 158 | ||||
| Гидроклапан МКПВ 20/3T3П * | 158 | ||||
| Гидроклапан МКПВ 20/3T3К * | 176,5 | ||||
| Гидроклапан МКПВ 32/3T3В * | 209 | 168 | 56 | 53 | M46x2 |
| Гидроклапан МКПВ 32/3T3Р * | 168 | ||||
| Гидроклапан МКПВ 32/3T3Р * | 168 | ||||
| Гидроклапан МКПВ 32/3T3К * | 186,5 | ||||
| Гидроклапан МКПВ 10/3T4В * | 189 | 166 | 55,5 | 51 | M27x2 |
| Гидроклапан МКПВ 10/3T4Р * | 166 | ||||
| Гидроклапан МКПВ 10/3T4П * | 166 | ||||
| Гидроклапан МКПВ 10/3T4К * | 184,5 | ||||
| Гидроклапан МКПВ 20/3T4В * | 206 | 158 | 63 | 43 | M33x2 |
| Гидроклапан МКПВ 20/3T4Р * | 158 | ||||
| Гидроклапан МКПВ 20/3T4П * | 158 | ||||
| Гидроклапан МКПВ 20/3T4К * | 176,5 | ||||
| Гидроклапан МКПВ 32/3T4В * | 209 | 168 | 56 | 53 | M46x2 |
| Гидроклапан МКПВ 32/3T4Р * | 168 | ||||
| Гидроклапан МКПВ 32/3T4Р * | 168 | ||||
| Гидроклапан МКПВ 32/3T4К * | 186,5 |
Технические данные гидравлических клапанов МКПВ .../3Т трубного монтажа
| Обозначение | Ду, мм | Тип резьбы | Номинальное давление настройки, МПа | Диапазон регулирования давления, МПа | Номинальный расход, л/мин | Спецхарактеристика | Масса, кг |
|---|---|---|---|---|---|---|---|
| МКПВ 10 / 3Т2Р | 10 | М27х2 | 6,3 | 0,3-0,7 | 80 | Дистанционное гидравлическое управление разгрузкой | 4,65 |
| МКПВ 10 / 3Т2Р1 | 10 | М27х2 | 10 | 0,5-12,5 | 80 | 4,65 | |
| МКПВ 10 / 3Т2Р2 | 10 | М27х2 | 20 | 2,0-25,0 | 80 | 4,65 | |
| МКПВ 10 / 3Т2Р3 | 10 | М27х2 | 32 | 5,0-35,0 | 80 | 4,65 | |
| МКПВ 20 / 3Т2Р | 20 | М33х2 | 6,3 | 0,3-0,7 | 160 | 5,15 | |
| МКПВ 20 / 3Т2Р1 | 20 | М33х2 | 10 | 0,5-12,5 | 160 | 5,15 | |
| МКПВ 20 / 3Т2Р2 | 20 | М33х2 | 20 | 2,0-25,0 | 160 | 5,15 | |
| МКПВ 20 / 3Т2Р3 | 20 | М33х2 | 32 | 5,0-35,0 | 160 | 5,15 | |
| МКПВ 32 / 3Т2Р | 32 | М48х2 | 6,3 | 0,3-0,7 | 320 | 7,15 | |
| МКПВ 32 / 3Т2Р1 | 32 | М48х2 | 10 | 0,5-12,5 | 320 | 7,15 | |
| МКПВ 32 / 3Т2Р2 | 32 | М48х2 | 20 | 2,0-25,0 | 320 | 7,15 | |
| МКПВ 32 / 3Т2Р3 | 32 | М48х2 | 32 | 5,0-35,0 | 320 | 7,15 | |
| МКПВ 10 / 3Т3Р | 10 | М27х2 | 6,3 | 0,3-0,7 | 80 | Электромагнитное управление разгрузкой, нормально разгруженный | 4,65 |
| МКПВ 10 / 3Т3Р1 | 10 | М27х2 | 10 | 0,5-12,5 | 80 | 4,65 | |
| МКПВ 10 / 3Т3Р2 | 10 | М27х2 | 20 | 2,0-25,0 | 80 | 4,65 | |
| МКПВ 10 / 3Т3Р3 | 10 | М27х2 | 32 | 5,0-35,0 | 80 | 4,65 | |
| МКПВ 20 / 3Т3Р | 20 | М33х2 | 6,3 | 0,3-0,7 | 160 | 5,15 | |
| МКПВ 20 / 3Т3Р1 | 20 | М33х2 | 10 | 0,5-12,5 | 160 | 5,15 | |
| МКПВ 20 / 3Т3Р2 | 20 | М33х2 | 20 | 2,0-25,0 | 160 | 5,15 | |
| МКПВ 20 / 3Т3Р3 | 20 | М33х2 | 32 | 5,0-35,0 | 160 | 5,15 | |
| МКПВ 32 / 3Т3Р | 32 | М48х2 | 6,3 | 0,3-0,7 | 320 | 7,15 | |
| МКПВ 32 / 3Т3Р1 | 32 | М48х2 | 10 | 0,5-12,5 | 320 | 7,15 | |
| МКПВ 32 / 3Т3Р2 | 32 | М48х2 | 20 | 2,0-25,0 | 320 | 7,15 | |
| МКПВ 32 / 3Т3Р3 | 32 | М48х2 | 32 | 5,0-35,0 | 320 | 7,15 | |
| МКПВ 10 / 3Т4Р | 10 | М27х2 | 6,3 | 0,3-0,7 | 80 | Электромагнитное управление разгрузкой, нормально нагруженный | 4,65 |
| МКПВ 10 / 3Т4Р1 | 10 | М27х2 | 10 | 0,5-12,5 | 80 | 4,65 | |
| МКПВ 10 / 3Т4Р2 | 10 | М27х2 | 20 | 2,0-25,0 | 80 | 4,65 | |
| МКПВ 10 / 3Т4Р3 | 10 | М27х2 | 32 | 5,0-35,0 | 80 | 4,65 | |
| МКПВ 20 / 3Т4Р | 20 | М33х2 | 6,3 | 0,3-0,7 | 160 | 5,15 | |
| МКПВ 20 / 3Т4Р1 | 20 | М33х2 | 10 | 0,5-12,5 | 160 | 5,15 | |
| МКПВ 20 / 3Т4Р2 | 20 | М33х2 | 20 | 2,0-25,0 | 160 | 5,15 | |
| МКПВ 20 / 3Т3Р3 | 20 | М33х2 | 32 | 5,0-35,0 | 160 | 5,15 | |
| МКПВ 32 / 3Т4Р | 32 | М48х2 | 6,3 | 0,3-0,7 | 320 | 7,15 | |
| МКПВ 32 / 3Т4Р1 | 32 | М48х2 | 10 | 0,5-12,5 | 320 | 7,15 | |
| МКПВ 32 / 3Т4Р2 | 32 | М48х2 | 20 | 2,0-25,0 | 320 | 7,15 | |
| МКПВ 32 / 3Т4Р3 | 32 | М48х2 | 32 | 5,0-35,0 | 320 | 7,15 |
